操作系统基础 - 栈 Stack 以及 C 函数的调用过程

前言

本篇博文是操作系统基础系列之一;本文为作者的原创作品,转载需注明出处;

Stack 栈的工作原理

后进先出

工作原理如下图所示,

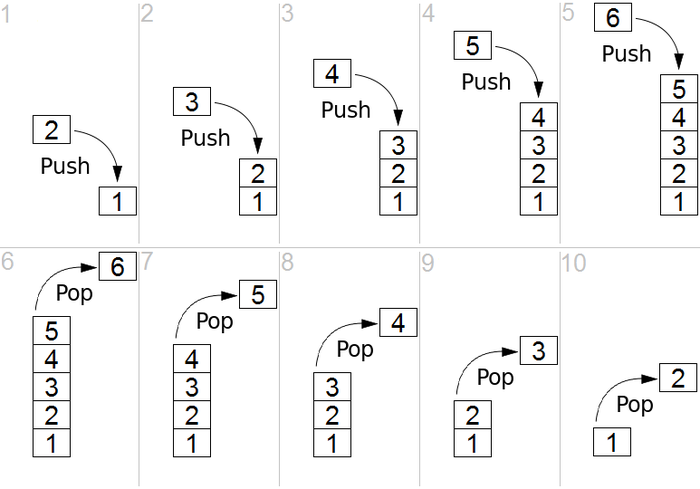

how stack works可以将栈看做是一个队列,只是,里面的队列的元素满足“后进先出”的原则,如果硬要找一个类比,就它吧,

how stack works simulate

x86 栈的工作原理

x86 栈的模型

head down

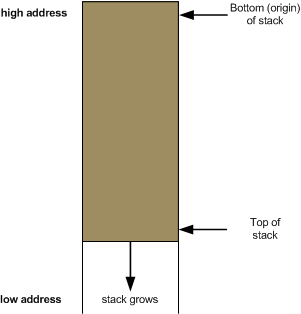

x86 中,栈的工作模式被称为 “head down” 既是“头朝下”的一种内存模型,如图,

x86 - stack - head down

一个栈从 x86 内存的堆栈区(SS)的某个位置开始,向低地址逐渐增长;因此,在 x86 的栈模型中,栈顶指的其实就是指该栈所在内存区域的最低地址,相反,栈底指的就是对应内存的最高地址

栈单元

  • 8086 既是 IA-16 的架构下,一个栈单元等于 2 个内存单元,既 2 字节
  • IA-32 或 IA-64 的架构下,一个栈单元等于 4 个内存单元,既 4 字节

备注,这里的栈单元只是对 pushpop 指令的描述,一次 push 或者 pop 操作,针对 IA-32 而言,指针是移动 4 个内存单元,但不意味着变量就必须被定义为 4 个内存单元,比如 c 中的 short 变量,只占用 2 个字节;下面简单看一下 short 变量翻译成汇编后,它是如何在栈中给它分配内存空间的,
z.s

1
2
3
4
5
6
int main()
{
short b = 1;
short a = 2;
return a+b;
}

在 IA-32 编译后,得到的汇编指令大致如下,

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
_main:                                  ## @main
push ebp
mov ebp, esp
; 给 main 函数的本地变量预留空间,
; 这里只需要为两个 short 变量分配 4 个字节空间
;
sub esp, 4
; 给变量 b 进行初始化,b = 1;注意 WORD PTR 表示一个字,既表示占用两个字节
;
mov WORD PTR [ebp - 2], 0
; 给变量 a 进行初始化,a = 2
;
mov WORD PTR [ebp - 4], 1
; 将变量 b 赋值给寄存器,准备计算
;
mov eax, word ptr [rbp - 4]
; 将变量 a 赋值给寄存器,准备计算
;
mov ecx, word ptr [rbp - 2]
add eax, ecx
; 还原 esp
mov esp, ebp
pop ebp
ret

可见,当某个变量的大小小于栈单元的时候,使用 WORD PTR、BYTE PRT 对被赋值的内存指定即可;

x86 栈的工作方式

ESP

x86 中有一个保留的寄存器 ESP,Extended Stack Pointer,它始终存放着栈顶地址,如图,假设,这是某个栈的当前状态,

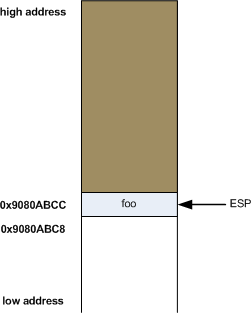

x86 - stack - esp 1假设栈顶存放着字符串“foo”,则 ESP 中保存着栈顶的地址0x9080ABCC(行话常叫做 ESP 指向栈顶元素);

备注,该指针在不同的硬件架构上的叫法不同,

  • SP
    x86_16 中的寄存器名称, Extended Stack Point
  • ESP
    x86_32 中的寄存器名称, Extended Stack Point
  • RSP
    x86_64 中的寄存器名称

push

push 指令向栈顶新增数据,示例,

1
push eax

假设 eax 寄存器中存放的是0xDEADBEEF,push 之后,栈的当前状态如图所示,

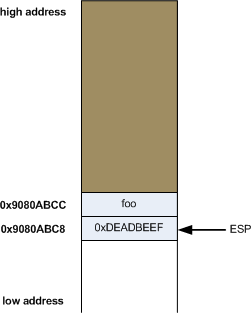

x86 - stack - after push可以看到,新的数据0xDEADBEEF放到了栈顶位置,同时 ESP 向下移动了一个栈单元继续指向栈顶的位置;因此,这个 push 指令实际上做了两件事情,

1
2
sub esp, 4
mov [esp], eax

  • 先是向栈顶移动一个栈单元,

    1
    sub esp, 4

    因为栈顶对应的是低地址,因此这里需要用 sub 指令减去一个栈单元的大小

    因为这里使用的是 32 位的寄存器,因此一个栈单元对应 4 个内存单元,因此,这里需要减 4

  • 然后,将 eax 中的值赋值给 esp 所指向的内存单元中去(需要连续 4 个内存单元来存放)
    1
    mov [esp], eax

这样,我们便完成了一次 push 操作,记住,将数据添加到栈顶的同时,ESP 也同样需要向栈顶移动一个栈单元,保证它始终是指向栈顶的;

pop

pop 弹出栈顶元素,示例,我们继续上一小节 push 的例子,

1
pop eax

我们将栈顶元素弹出并保存到 eax 中后,当前堆栈如图所示,

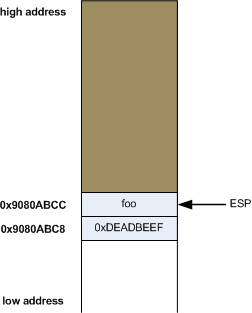

x86 - stack - after pop可以看到,当栈顶元素弹出以后,ESP 回退一个栈单元,继续指向栈顶,但,要注意的是,虽然栈顶元素已经被弹出,但它并不会从内存中清空;pop 指令等价于做了如下两件事

1
2
mov eax, [esp]
add esp, 4

先将 esp 所指向的栈单元(连续的 4 个内存单元)赋值给 eax,然后 esp 的地址回退一个栈单元;

C 函数详细的调用过程

栈是函数调用的核心,函数的参数和返回值是通过栈的方式在函数之间进行存储和传递的,看一个例子,
z.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
int foobar(int a, int b, int c)
{
int xx = a + 2;
int yy = b + 3;
int zz = c + 4;
int sum = xx + yy + zz;

return xx * yy * zz + sum;
}

int main()
{
int b = 1;
int a = foobar(77, 88, 99);
return a+b;
}

使用 gcc 编译

1
gcc -masm=intel -S z.c -o z.s

编译后得到相关的汇编代码 z.s 的内容如下,(注意,这是在 IA-32 环境下编译后得到的结果)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
_foobar:
; ebp 是调用函数 _main 的基地址
;
push ebp

; From now on, ebp points to the current stack
; frame of the function
;
mov ebp, esp

; Make space on the stack for local variables
;
sub esp, 16

; eax <-- a. eax += 2. then store eax in xx
;
mov eax, DWORD PTR [ebp+8]
add eax, 2
mov DWORD PTR [ebp-4], eax

; eax <-- b. eax += 3. then store eax in yy
;
mov eax, DWORD PTR [ebp+12]
add eax, 3
mov DWORD PTR [ebp-8], eax

; eax <-- c. eax += 4. then store eax in zz
;
mov eax, DWORD PTR [ebp+16]
add eax, 4
mov DWORD PTR [ebp-12], eax

; add xx + yy + zz and store it in sum
;
mov eax, DWORD PTR [ebp-8]
mov edx, DWORD PTR [ebp-4]
lea eax, [edx+eax]
add eax, DWORD PTR [ebp-12]
mov DWORD PTR [ebp-16], eax

; Compute final result into eax, which
; stays there until return
;
mov eax, DWORD PTR [ebp-4]
imul eax, DWORD PTR [ebp-8]
imul eax, DWORD PTR [ebp-12]
add eax, DWORD PTR [ebp-16]

; The leave instruction here is equivalent to:
;
; mov esp, ebp
; pop ebp
;
; Which cleans the allocated locals and restores ebp.
;
leave
ret
_main: ## @main
; ebp 是调用 _main 函数的函数的栈基址,将其保存,以便 _main 函数退出后恢复该函数的栈基址
; 压栈后,同时 esp = esp - 4;
;
push ebp
; 此时的 esp 就是 _main 函数的栈基址既 _main 函数栈开始的地方,将其赋值给 ebp 作为栈基址保存
;
mov ebp, esp
; 给 main 函数的本地变量预留空间,
; 这里需要预留三个本地变量的空间,a、b 以及 _foobar 的返回值,也就是 3 个栈单元,因此 -12
;
sub esp, 12
; 给变量 a 进行初始化,a = 0;
; 可见,虽然没有在 c 代码中明确初始化便令,但是编译器会做这件事
;
mov DWORD PTR [ebp - 4], 0
; 给变量 b 进行初始化,b = 1
;
mov DWORD PTR [ebp - 8], 1
; 准备 call _foobar 函数,对调用参数77、88、99 从右至左依次压栈
;
push 99
push 88
push 77
; call _foobar,call 函数做了如下几件事情
; 1) 将下一条指令的地址作为 return address 压栈
; 2) jump to _footbar
;
call _foobar
; 向上回退 3 个栈单元,跳过 _foobar 调用参数,既完全退出 _foobar 的栈帧部分
;
add esp, 12
; eax 保存的是 _foobar 函数的返回值,赋值给栈的第 3 个栈单元
;
mov DWORD PTR [ebp - 12], eax
mov eax, DWORD PTR [ebp - 12]
; 实现 b + _foobar 的返回值,将结果存放在 eax 中
;
add eax, DWORD PTR [ebp - 8]
; 相当于执行
; mov esp, ebp
; pop ebp
; 然后清空 _main 栈帧
;
leave
ret

假设,某个系统的方法 $\alpha$ 调用了该 main 函数,然后 main 函数又调用了 foobar 函数,因此调用关系链为,
$$\alpha \to \text{main} \to \text{foobar}$$

调用过程笔者通过注解的方式已经写得非常清楚了,这里我们通过图解的方式看重点,

main 函数执行过程

首先,来看 main 函数中的执行过程,

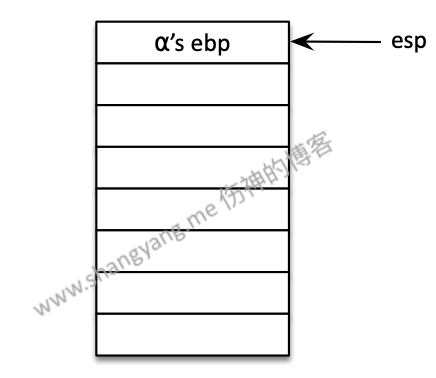

  1. push ebp
    将调用 main 的某方法 $\alpha$ 的栈基址进行压栈,如图,esp 指向栈顶

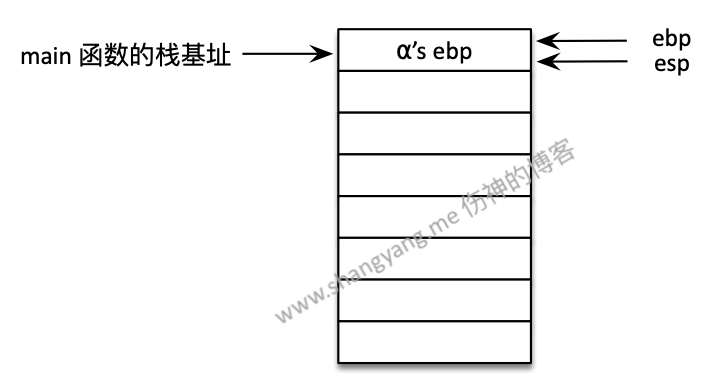

    stack call process
  2. mov ebp, esp
    创建 main 函数的栈基址,并将栈基址地址赋值给 ebp 保存,
    stack call process此时,esp 和 ebp 均指向栈顶

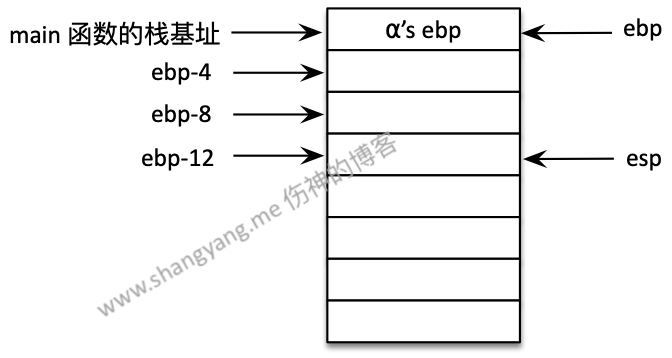

  3. sub esp, 12

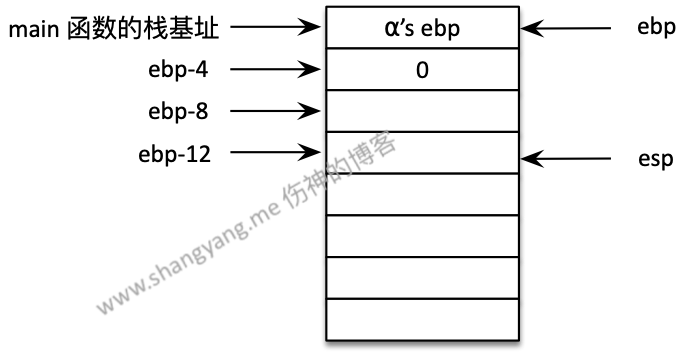

    通过将 esp 向下移动 3 个栈单元为 main 函数的 3 个局部变量分配空间
    stack call process此时 esp 指向栈顶,并且为局部变量abfoobar函数的返回值预留了三个空的栈单元;

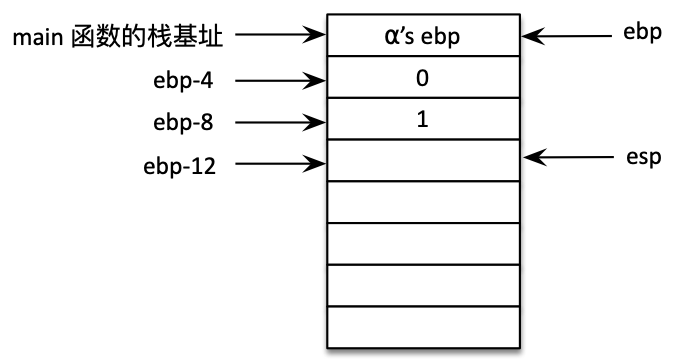

  4. mov DWORD PTR [ebp - 4], 0
    初始化a
    stack call process
  5. mov DWORD PTR [ebp - 8], 0
    初始化b
    stack call process

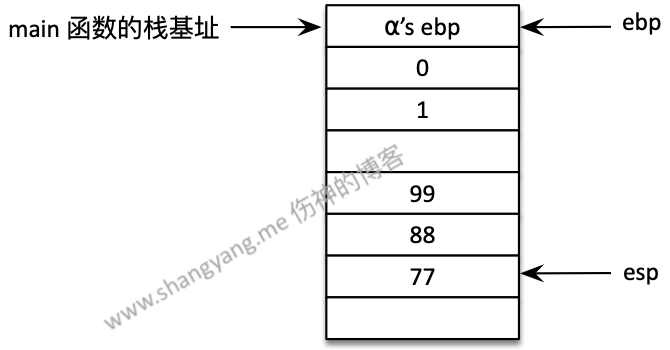

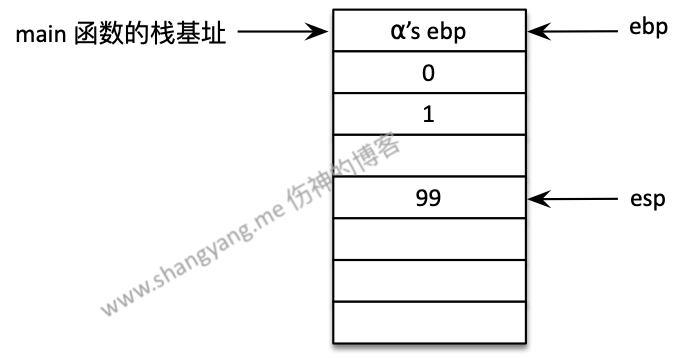

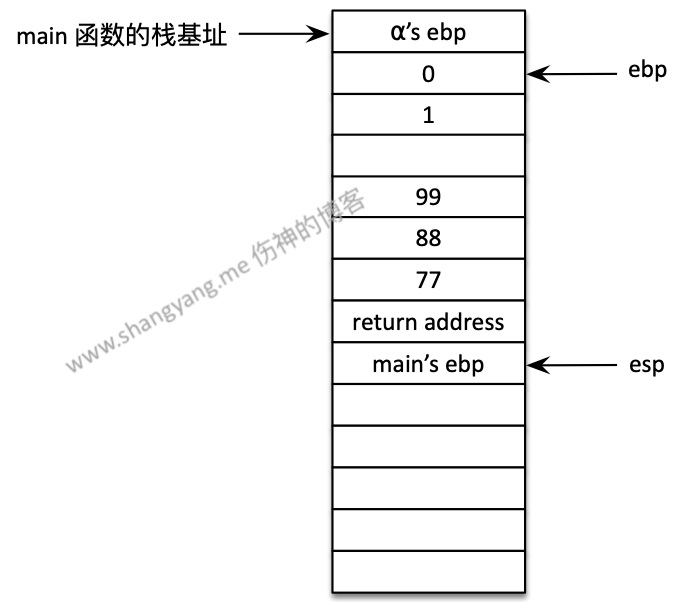

  6. 准备调用 _foobar,将调用 foobar 函数的三个参数从右至左分别压栈
    压入参数 99,

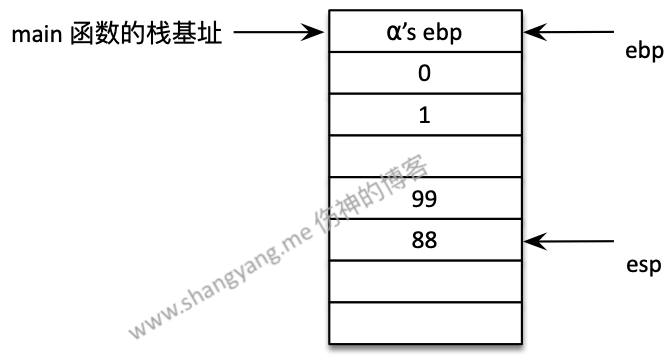

    stack call proc压入参数 88,
    stack call proc压入参数 77,
    stack call proc
  7. call _foobar
    做了如下两件事情,

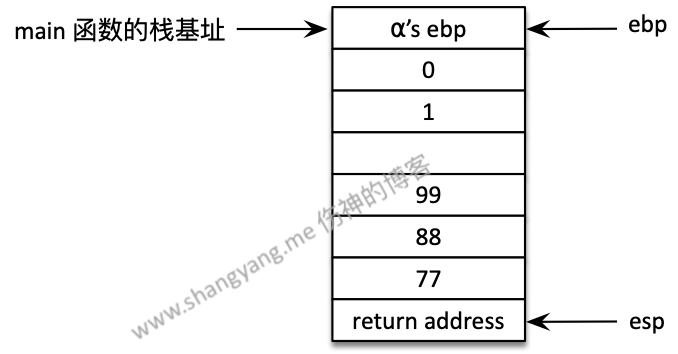

    • 然后将 call 指令的下一条指令既 add esp, 12 的指令地址作为 return address 进行压栈
      stack call proc当 foobar 函数退出后,将会跳转到该指令地址上去执行;
    • 然后,跳转到 _foobar 地址上去执行,既 jmp _foobar,该步骤之后的详细流程参考 foobar 函数执行过程

foobar 函数执行过程

  1. push ebp
    将 main 函数的栈基址压栈保存,
    stack call proc

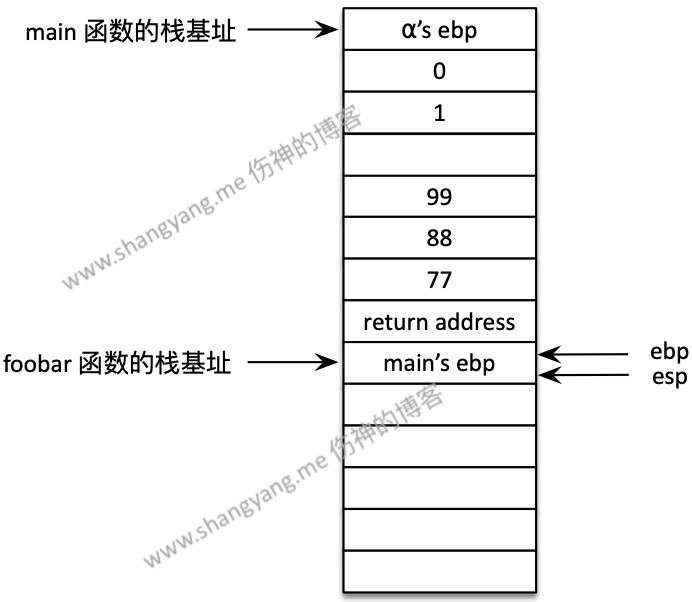

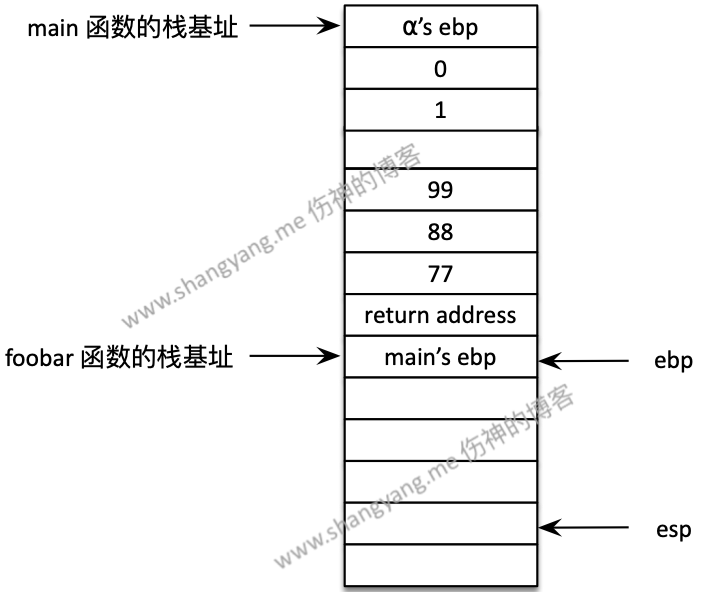

  2. mov ebp, esp
    创建 foobar 函数的栈基址 ebp,
    stack call proc
  3. sub esp, 16
    为 foobar 函数在其栈中分配相应的局部变量空间,这里需要分配 4 个栈单元
    stack call proc
  4. 实现 xx = a+2 并将其结果放到 xx 栈单元中

    1
    2
    3
    mov     eax, DWORD PTR [ebp+8]
    add eax, 2
    mov DWORD PTR [ebp-4], eax

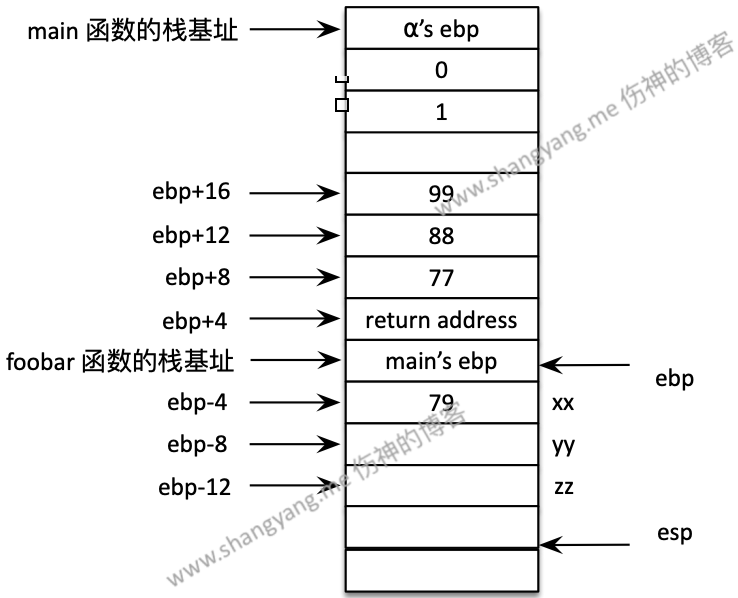

    stack call proc

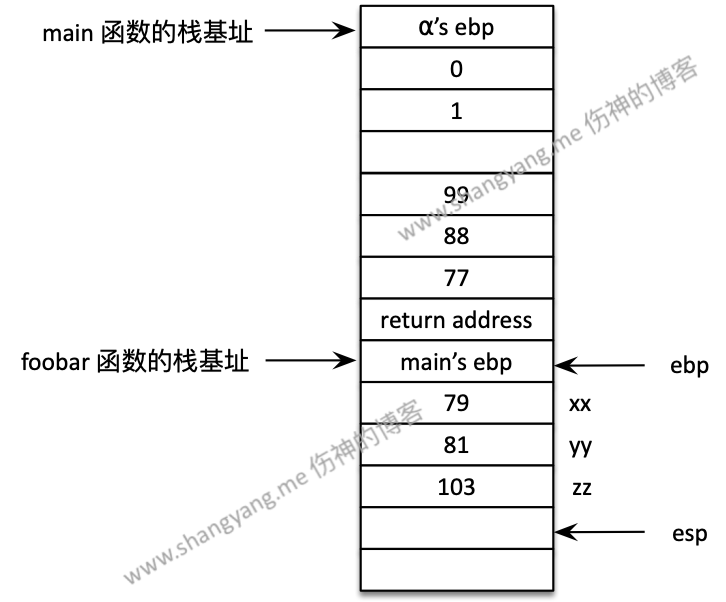

  5. 同理,yy = b + 3zz = c + 4 也分别放到所对应的栈单元中,如图,
    stack call proc
  6. 最后,完成 sum = xx + yy + zz 并将结果放在 sum 所对应的栈单元中,

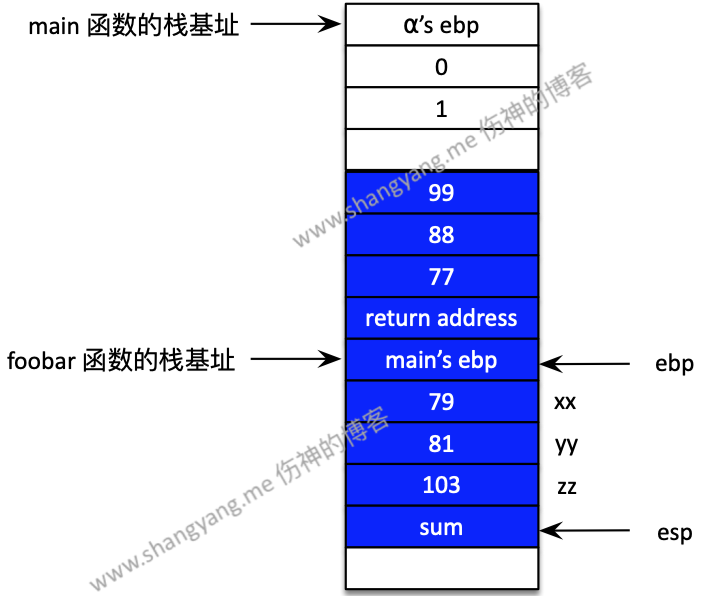

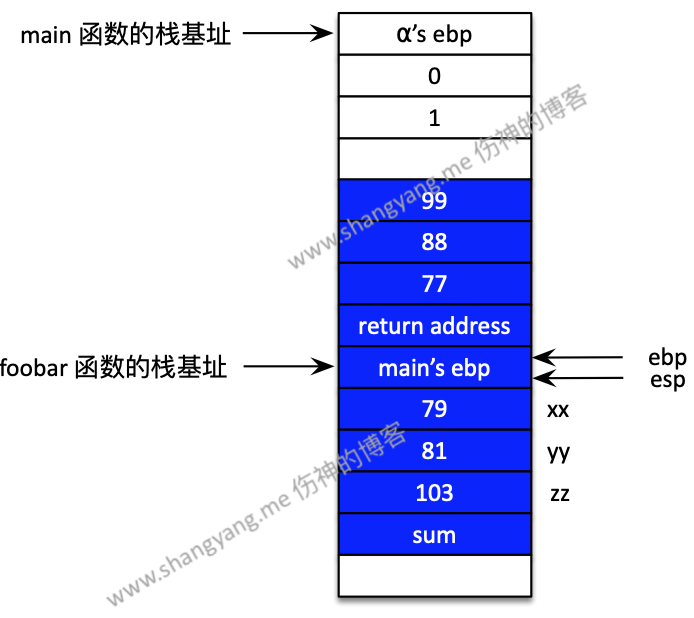

    stack call proc注意,这里有一个很重要的概念,如图,蓝色部分被称为一个栈帧,它包含了一个函数在栈中所关联的所有信息;
    这一步相关的汇编指令如下,

    1
    2
    3
    4
    5
    mov     eax, DWORD PTR [ebp-8]
    mov edx, DWORD PTR [ebp-4]
    lea eax, [edx+eax]
    add eax, DWORD PTR [ebp-12]
    mov DWORD PTR [ebp-16], eax

    注意,sum 的结果同时也保存在 eax 中的;

  7. 执行,xx * yy * zz + sum

    1
    2
    3
    4
    mov     eax, DWORD PTR [ebp-4]
    imul eax, DWORD PTR [ebp-8]
    imul eax, DWORD PTR [ebp-12]
    add eax, DWORD PTR [ebp-16]

    结果依然保存在 eax 中,

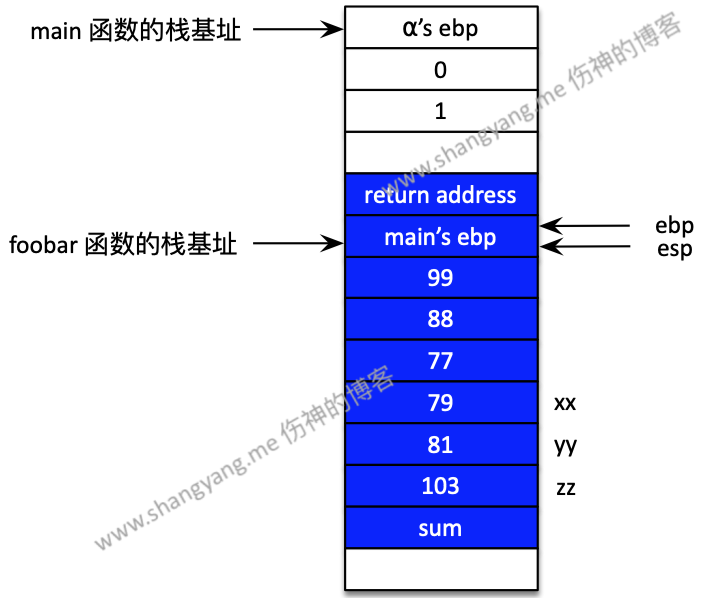

  8. leave
    leave 指令分别做了如下两件事情,

    • 1) 重定位 esp,使其指向 foobar 栈基址的位置,

      1
      mov esp, ebp

      stack call proc这一步也就等价于删除了 sumxxyyzz 的栈单元;

    • 2) 通过 pop ebp 恢复 main 函数的栈基址
      stack call proc这一步等价于删除了 main's ebp 栈单元;
  9. ret
    弹出 return address,然后跳转到该地址取址执行,等价于执行如下两条命令,

    1
    2
    pop edx
    jmp edx

    注意,前面提到过,在call _foobar的时候,会顺序将下一条指令,也就是add esp, 12,的地址进行压栈,因此,这里就是跳转到该命令去执行;

通过 ret 我们既回到了 main 函数的栈帧中去执行了,

回到 main 函数后的执行过程

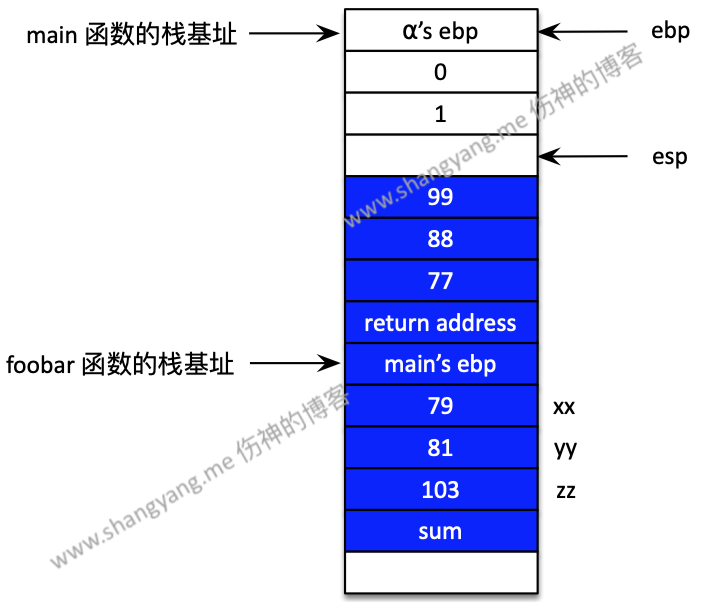

  1. add esp, 12
    由 ret 指令跳转回 main 函数后跳转执行的第一条指令;向栈底移动 3 个栈单元,既是完全退出 _foobar 栈帧部分,使得 esp 指向 main 在调用 _foobar 之前的栈顶位置,也就是还原 main 函数栈顶指针 esp,
    stack call proc备注,通过 gcc 生成 x86_64 的汇编指令的做法不同,得益于更多的寄存器可以使用,它是先将这三个 foobar 函数的调用参数赋值给三个寄存器中,生成的内容大致如下,

    1
    2
    3
    4
    5
    6
    _main:                                  ## @main
    ...
    mov edi, 77
    mov esi, 88
    mov edx, 99
    call _foobar

    可见,在调用 foobar 之前,将三个参数分别赋值给 adi、esi 和 edx 三个寄存器临时存储,然后在 foobar 中将这些参数分别赋值给堆栈中指定的位置即可,

    1
    2
    3
    4
    5
    _foobar:                                ## @foobar
    ...
    mov dword ptr [rbp - 4], edi
    mov dword ptr [rbp - 8], esi
    mov dword ptr [rbp - 12], edx

    这样做的好处是,我们会得到一个不同的栈结构,如图所示,
    stack call proc 这样,call 指令只需压入 return address 即可,从而,使得还原 main 函数的栈顶指针 esp 会变得异常的简单,只需要步骤 8.1 中通过 mov esp, ebp 重定位 esp 即可;

  2. 将 foobar 的返回值赋值给 main 栈帧中的第三个本地变量中

    1
    mov   DWORD PTR [ebp - 12], eax

    foobar 的返回值 sum 保存在 eax 中,当前栈帧如图所示,黄色部分表示 main 函数的栈帧
    stack call proc

  3. a+b等价于b+foobar()的返回值,等价的汇编执行如下所示,

    1
    add   eax, DWORD PTR [ebp - 8]

    注意,结果依然是存放在 eax 中的,

  4. leave
    同 foobar 执行过程一样,重定位 esp 到 main 的栈基址的位置,然后通过 pop ebp 恢复函数 $\alpha$ 的栈基址
  5. ret
    同 foobar 执行过程一样,恢复 $\alpha$ 的栈顶指针 esp,然后跳转到 return address 上取址执行

回到 $\alpha$ 函数后的执行过程

这个过程就好比 $\text{foobar}\to \text{main}$ 返回执行过程,main 开始执行剩下的部分一样,不再赘述!

如图,
stack call procfoobar 函数所对应的栈是由 ebp 所指向的栈底和 esp 所指向的栈顶的部分构成的,注意,蓝色部分对应的是 foobar 函数所对应的栈帧

ebp

x86 的一个保留寄存器,专门用于保存栈基址,它一直指向栈的开始处;

esp

x86 的一个保留寄存器,专门用于保存栈顶地址,它一直指向栈的最顶部;并且,它就像一个游标一样,当有新的栈元素添加以后,自动的指向这个新的栈单元上;

栈帧

在推导 foobar 函数的执行过程中,可以看到,由 foobar 的局部变量、return address 等构成了一个栈帧,如图所示,
stack call proc可见,一个函数对应的栈帧中的栈单元是多余一个栈中的栈单元的,这个示例中,多出的栈单元分别是 778899return address 这 4 个栈单元

函数的嵌套调用

函数中调用另外一个函数是编程的基础,无论是面向过程还是面向对象,都需要这样的机制,在硬件层面,就是通过来实现任意多层函数的嵌套调用的,所以,它的意义非常的巨大!

备注,通常,我们在调试代码的时候,调试中所打印出来的函数调用的层次关系,就是从对应线程的栈中输出的;

Stack Overflow

一般而言,一个程序运行时所使用的栈的大小是有限制的,比如最早的 8086,一个程序运行所能使用的栈大小最多只有 64K,所以,如果当函数嵌套调用的层次过多,分配的栈空间超过了这个最大容量限制,那么必然导致栈溢出既 Stack Overflow;

比如 JVM 默认把每个线程能够使用的栈空间的最大值设为 256K,以便能够同时启动多个线程,但是,256K 对于一些复杂的嵌套调用,特别是复杂的递归调用是不够的,因此,往往我们需要通过设置将占空间调大,比如 java -Xss1M,这样使得每个线程能够使用最多 1M 空间的栈;

程序运行的结构体系:cs + ss

在我的脑海里突然出现了这样的一幅完整的场景,

  • cs 段的存储器提供了程序执行的指令
  • ss 段的存储器提供了程序运行的环境
