基础知识

Linux 的 rootfs 和 bootfs

一个典型的 Linux 系统要能运行的话，它至少需要两个文件系统：

boot file system （bootfs）：包含 boot loader 和 kernel。用户不会修改这个文件系统。实际上，在启动（boot）过程完成后，整个内核都会被加载进内存，此时 bootfs 会被卸载掉从而释放出所占用的内存。同时也可以看出，对于同样内核版本的不同的 Linux 发行版的 bootfs 都是一致的。
root file system （rootfs）：包含典型的目录结构，包括 /dev, /proc, /bin, /etc, /lib, /usr, and /tmp 等再加上要运行用户应用所需要的所有配置文件，二进制文件和库文件。这个文件系统在不同的 Linux 发行版中是不同的；

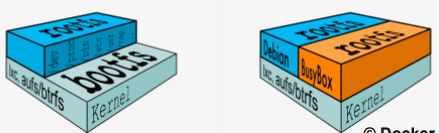

其实相同内核的不同的 Linux 发行版就是rootfs 不同，bootfs 相同，如下图所示，

AUFS

最开始的思想是，在一些不可写的媒介上，比如 CD/DVD 上面 mount 一个便携式硬盘（可写磁盘），将 CD/DVD 的文件 mount 一份镜像到该磁盘上，已达到变相的对该媒介进行更改；既是在保证原有镜像不变的前提下，copy 一份镜像到磁盘，然后将变更保存在该磁盘上；这就是 AUFS 的核心思想；AUFS 正好被 Docker 拿来构建其多层镜像
参考，Docker基础技术：AUFS

Docker 的文件系统

Docker 镜像的 rootfs

所有 Docker 容器都共享主机系统的 bootfs 即 Linux 内核
每个容器有自己的 rootfs，它来自不同的 Linux 发行版的基础镜像，包括 Ubuntu，Debian 和 SUSE 等
所有基于一种基础镜像的容器都共享这种 rootfs

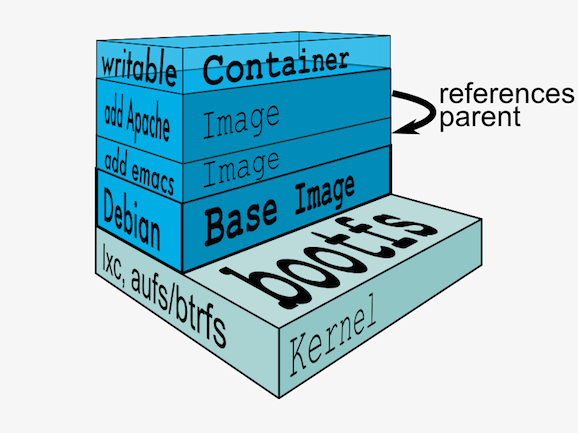

下面我们来看下 Docker 中的多层镜像，

创建一个容器web31，并在该容器中执行python app.py启动一个 webapp 应用。

# 创建一个名为 web31 的容器，会从 docker hub 上下载相关 tranning 镜像
$ sudo docker create --name web31 training/webapp python app.py
$ sudo docker ps -ls #查看当前正在运行的 docker 容器
CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS               NAMES
2210b152b308        training/webapp     "python app.py"     58 minutes ago      Created                                 web31

查看traning/webapp镜像由哪些镜像构成

history 查找指定镜像的构成历史记录

# 首先切换到 root 账户
$ su - root
$ docker history training/webapp
IMAGE               CREATED             CREATED BY                                      SIZE                COMMENT
6fae60ef3446        19 months ago       /bin/sh -c #(nop) CMD ["python" "app.py"]       0 B
<missing>           19 months ago       /bin/sh -c #(nop) EXPOSE 5000/tcp               0 B
<missing>           19 months ago       /bin/sh -c #(nop) WORKDIR /opt/webapp           0 B
<missing>           19 months ago       /bin/sh -c #(nop) ADD dir:9b2a69f6f30d18b02b5   703 B
<missing>           19 months ago       /bin/sh -c pip install -qr /tmp/requirements.   4.363 MB
<missing>           19 months ago       /bin/sh -c #(nop) ADD file:c59059439864153904   41 B
<missing>           19 months ago       /bin/sh -c DEBIAN_FRONTEND=noninteractive apt   135.3 MB
<missing>           19 months ago       /bin/sh -c apt-get update                       20.8 MB
<missing>           19 months ago       /bin/sh -c #(nop) MAINTAINER Docker Education   0 B
<missing>           19 months ago       /bin/sh -c #(nop) CMD ["/bin/bash"]             0 B
<missing>           19 months ago       /bin/sh -c sed -i 's/^#\s*\(deb.*universe\)$/   1.895 kB
<missing>           19 months ago       /bin/sh -c echo '#!/bin/sh' > /usr/sbin/polic   194.5 kB
<missing>           19 months ago       /bin/sh -c #(nop) ADD file:f4d7b4b3402b5c53f2   188.1 MB

/var/lib/docker/aufs/diff/ 镜像存放的位置

$ ls -l
root@ubuntu:/var/lib/docker/aufs/diff# ls -lt
drwxr-xr-x  4 root root 4096 Dec 19 16:25 5420c2ad6952b5597042f7e3ca75e61333e8bda52eb4b9b0a197c4e4c5547c9e
drwxr-xr-x  6 root root 4096 Dec 19 16:25 5420c2ad6952b5597042f7e3ca75e61333e8bda52eb4b9b0a197c4e4c5547c9e-init
drwxr-xr-x  2 root root 4096 Dec 19 16:25 828a1c91a6fb1928559b7b9813c0917affd84fcfa7a4e79476d20623b2c29c2d
drwxr-xr-x  2 root root 4096 Dec 19 16:25 8d8fd100b49edd233212e17c64c8b5061c2b79eb7f7f2fd5fae36c9bf59a502f
drwxr-xr-x  2 root root 4096 Dec 19 16:25 9b79d3f46e7826defa1c283d8282f3169c876bde8b6084cdbe60672acacb9274
drwxr-xr-x  3 root root 4096 Dec 19 16:25 864df82537caf88937c58efbf158f9185ebb872cfb54b15d8888f33561ddaa56
drwxr-xr-x  3 root root 4096 Dec 19 16:25 a3c07d88c61c220d3cc2e2b317b317dec0be11fd629eab7bd3def680a25686cb
drwxr-xr-x  3 root root 4096 Dec 19 16:25 e31f34199774f4446ddde561a3e1a3dbbc254e483f1bd7193571b93f776becc4
drwxr-xr-x  6 root root 4096 Dec 19 16:25 1640c122bc62e1fa893cdeae766952951a934864dacbef3e87d2d9eae68c78d1
drwxr-xr-x  3 root root 4096 Dec 19 16:24 258cfd490a2345067156a2f43d9425e7d12907ce3df64072e37a17ab18b55248
drwxr-xr-x  2 root root 4096 Dec 19 16:24 67614ba4f62bb6f949acff511a18447a620d5b0a2c4c293bdeb7cd9e97a6cdbc
drwxr-xr-x  2 root root 4096 Dec 19 16:24 654940ca942ba450e2c5dd38e10bc462333a0307b8531e3193b9f9cbcb119d16
drwxr-xr-x  3 root root 4096 Dec 19 16:24 37edd74902c396df578b8fcfd233457fe27efd3e0f871e677ada43a92f0bad79
drwxr-xr-x  6 root root 4096 Dec 19 16:24 9c0b2e0c1996496f8031c7bf148940e55b34bf7efa067725453430c8db3a27ea
drwxr-xr-x 21 root root 4096 Dec 19 16:24 5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949

这里，或许会有疑问，training/webapp 不是总共只有 13 层镜像吗？这里怎么显示有 15 层？那是因为容器web31本身包含两层（一层只读、一层可读写镜像），后续会详细描述。

定位training/webapp的基础镜像的目录位置
由于基础镜像中的 bin 目录会被直接使用，所以，我们可以试着查找 bin 目录中的一个文件来定位基础镜像的目录位置；
由此可知，目录5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949是基础镜像的目录
1
2
root@ubuntu:/var/lib/docker/aufs/diff# find -iname mountpoint
./5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949/bin/mountpoint

查看基础镜像内容

root@ubuntu:/var/lib/docker/aufs/diff# ls -l 5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949
total 76
drwxr-xr-x  2 root root 4096 Apr 27  2015 bin
drwxr-xr-x  2 root root 4096 Apr 11  2014 boot
drwxr-xr-x  3 root root 4096 Apr 27  2015 dev
drwxr-xr-x 61 root root 4096 Apr 27  2015 etc
drwxr-xr-x  2 root root 4096 Apr 11  2014 home
drwxr-xr-x 12 root root 4096 Apr 27  2015 lib
drwxr-xr-x  2 root root 4096 Apr 27  2015 lib64
drwxr-xr-x  2 root root 4096 Apr 27  2015 media
drwxr-xr-x  2 root root 4096 Apr 11  2014 mnt
drwxr-xr-x  2 root root 4096 Apr 27  2015 opt
drwxr-xr-x  2 root root 4096 Apr 11  2014 proc
drwx------  2 root root 4096 Apr 27  2015 root
drwxr-xr-x  7 root root 4096 Apr 27  2015 run
drwxr-xr-x  2 root root 4096 Apr 27  2015 sbin
drwxr-xr-x  2 root root 4096 Apr 27  2015 srv
drwxr-xr-x  2 root root 4096 Mar 13  2014 sys
drwxrwxrwt  2 root root 4096 Apr 27  2015 tmp
drwxr-xr-x 10 root root 4096 Apr 27  2015 usr
drwxr-xr-x 11 root root 4096 Apr 27  2015 var

可见，基础镜像目录中包含了当前虚拟机操作系统所必须的所有rootfs

Docker 的 AUFS 文件系统

关于 Docker的分层镜像，除了 aufs，docker 还支持 btrfs, devicemapper 和 vfs，你可以使用 -s 或 –storage-driver= 选项来指定相关的镜像存储方式；Ubuntu 默认使用的是 AUFS.

docker info查看所使用的文件驱动

root@ubuntu:/var/lib/docker/aufs/diff# docker info
Containers: 1
 Running: 0
 Paused: 0
 Stopped: 1
Images: 1
Server Version: 1.12.1
Storage Driver: aufs
 Root Dir: /var/lib/docker/aufs
 Backing Filesystem: extfs
 Dirs: 15
 Dirperm1 Supported: true
Logging Driver: json-file
Cgroup Driver: cgroupfs

从training/webapp镜像的角度，总共有 13 层镜像

$ docker images
REPOSITORY          TAG                 IMAGE ID            CREATED             SIZE
training/webapp     latest              6fae60ef3446        19 months ago       348.8 MB
$ docker inspect 6fae60ef3446
        "RootFS": {
            "Type": "layers",
            "Layers": [
                "sha256:1154ba695078d29ea6c4e1adb55c463959cd77509adf09710e2315827d66271a",
                "sha256:528c8710fd95f61d40b8bb8a549fa8dfa737d9b9c7c7b2ae55f745c972dddacd",
                "sha256:37ee47034d9b78f10f0c5ce3a25e6b6e58997fcadaf5f896c603a10c5f35fb31",
                "sha256:5f70bf18a086007016e948b04aed3b82103a36bea41755b6cddfaf10ace3c6ef",
                "sha256:5f70bf18a086007016e948b04aed3b82103a36bea41755b6cddfaf10ace3c6ef",
                "sha256:b75c0703b86b8ccbdc1f1b28b4982774768861ac250f83bdb940b1e90291f302",
                "sha256:5c121779bb29172c628a21087ea8ced766959da2f223c8b6bd4ffe943ace43d8",
                "sha256:3ee91c5cb95b01496b4afdc721ba7fd3c22e0e5e2f3e9e70d3f8579b5082d4f3",
                "sha256:6bbb1d0f845289217e20b66697fa7d651394d89983b0f5a89b88f037194476fe",
                "sha256:b44b0832d4c6bf33122ce3aa896b133df88275e6d20663a9bf2d941f764ac1fd",
                "sha256:5f70bf18a086007016e948b04aed3b82103a36bea41755b6cddfaf10ace3c6ef",
                "sha256:5f70bf18a086007016e948b04aed3b82103a36bea41755b6cddfaf10ace3c6ef",
                "sha256:5f70bf18a086007016e948b04aed3b82103a36bea41755b6cddfaf10ace3c6ef"
            ]
        }

可见training/webapp镜像总共由 13 层只读层镜像构成，这个和 $ docker history training/webapp 输出的结果是吻合

那么从当前容器web31的角度，AUFS 的结构情况是怎样的呢？

查看宿主机 AUFS 的文件结构

root@ubuntu:/var/lib/docker/aufs/diff# ls -lt
total 60
drwxr-xr-x  4 root root 4096 Dec 19 16:25 5420c2ad6952b5597042f7e3ca75e61333e8bda52eb4b9b0a197c4e4c5547c9e
drwxr-xr-x  6 root root 4096 Dec 19 16:25 5420c2ad6952b5597042f7e3ca75e61333e8bda52eb4b9b0a197c4e4c5547c9e-init
drwxr-xr-x  2 root root 4096 Dec 19 16:25 828a1c91a6fb1928559b7b9813c0917affd84fcfa7a4e79476d20623b2c29c2d
drwxr-xr-x  2 root root 4096 Dec 19 16:25 8d8fd100b49edd233212e17c64c8b5061c2b79eb7f7f2fd5fae36c9bf59a502f
drwxr-xr-x  2 root root 4096 Dec 19 16:25 9b79d3f46e7826defa1c283d8282f3169c876bde8b6084cdbe60672acacb9274
drwxr-xr-x  3 root root 4096 Dec 19 16:25 864df82537caf88937c58efbf158f9185ebb872cfb54b15d8888f33561ddaa56
drwxr-xr-x  3 root root 4096 Dec 19 16:25 a3c07d88c61c220d3cc2e2b317b317dec0be11fd629eab7bd3def680a25686cb
drwxr-xr-x  3 root root 4096 Dec 19 16:25 e31f34199774f4446ddde561a3e1a3dbbc254e483f1bd7193571b93f776becc4
drwxr-xr-x  6 root root 4096 Dec 19 16:25 1640c122bc62e1fa893cdeae766952951a934864dacbef3e87d2d9eae68c78d1
drwxr-xr-x  3 root root 4096 Dec 19 16:24 258cfd490a2345067156a2f43d9425e7d12907ce3df64072e37a17ab18b55248
drwxr-xr-x  2 root root 4096 Dec 19 16:24 67614ba4f62bb6f949acff511a18447a620d5b0a2c4c293bdeb7cd9e97a6cdbc
drwxr-xr-x  2 root root 4096 Dec 19 16:24 654940ca942ba450e2c5dd38e10bc462333a0307b8531e3193b9f9cbcb119d16
drwxr-xr-x  3 root root 4096 Dec 19 16:24 37edd74902c396df578b8fcfd233457fe27efd3e0f871e677ada43a92f0bad79
drwxr-xr-x  6 root root 4096 Dec 19 16:24 9c0b2e0c1996496f8031c7bf148940e55b34bf7efa067725453430c8db3a27ea
drwxr-xr-x 21 root root 4096 Dec 19 16:24 5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949

可以看到，容器需要使用的镜像总共有 15 层，当前容器使用的镜像比training/webapp的初始镜像多了两层，那么这 15 层镜像(目录)在当前容器中是如何对应的呢？

查看 Docker 容器中针对 AUFS 文件系统的使用情况
进入 docker 的命令行，在 /sys/fs/aufs/si_<CONTAINERID> 中查看各级镜像权限对应情况；

root@ubuntu: docker run -it training/webapp /bin/bash
root@762be790cc1f:/opt/webapp# cd /sys/fs/aufs/si_d37f4010e9a078ff/
root@762be790cc1f:/sys/fs/aufs/si_d37f4010e9a078ff# ls
br0  br10  br12  br14  br3  br5  br7  br9    brid1   brid11  brid13  brid2  brid4  brid6  brid8  xi_path
br1  br11  br13  br2   br4  br6  br8  brid0  brid10  brid12  brid14  brid3  brid5  brid7  brid9
root@762be790cc1f:/sys/fs/aufs/si_d37f4010e9a078ff# cat *
/var/lib/docker/aufs/diff/8a94a9d1a72928628004cb344f92a54b5325f44a10a54eeb83bc0d79bfed3d2f=rw
/var/lib/docker/aufs/diff/8a94a9d1a72928628004cb344f92a54b5325f44a10a54eeb83bc0d79bfed3d2f-init=ro+wh # 该层以及以下的13层都是只读镜像
/var/lib/docker/aufs/diff/67614ba4f62bb6f949acff511a18447a620d5b0a2c4c293bdeb7cd9e97a6cdbc=ro+wh
/var/lib/docker/aufs/diff/654940ca942ba450e2c5dd38e10bc462333a0307b8531e3193b9f9cbcb119d16=ro+wh
/var/lib/docker/aufs/diff/37edd74902c396df578b8fcfd233457fe27efd3e0f871e677ada43a92f0bad79=ro+wh
/var/lib/docker/aufs/diff/9c0b2e0c1996496f8031c7bf148940e55b34bf7efa067725453430c8db3a27ea=ro+wh
/var/lib/docker/aufs/diff/5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949=ro+wh
/var/lib/docker/aufs/diff/828a1c91a6fb1928559b7b9813c0917affd84fcfa7a4e79476d20623b2c29c2d=ro+wh
/var/lib/docker/aufs/diff/8d8fd100b49edd233212e17c64c8b5061c2b79eb7f7f2fd5fae36c9bf59a502f=ro+wh
/var/lib/docker/aufs/diff/9b79d3f46e7826defa1c283d8282f3169c876bde8b6084cdbe60672acacb9274=ro+wh
/var/lib/docker/aufs/diff/864df82537caf88937c58efbf158f9185ebb872cfb54b15d8888f33561ddaa56=ro+wh
/var/lib/docker/aufs/diff/a3c07d88c61c220d3cc2e2b317b317dec0be11fd629eab7bd3def680a25686cb=ro+wh
/var/lib/docker/aufs/diff/e31f34199774f4446ddde561a3e1a3dbbc254e483f1bd7193571b93f776becc4=ro+wh
/var/lib/docker/aufs/diff/1640c122bc62e1fa893cdeae766952951a934864dacbef3e87d2d9eae68c78d1=ro+wh
/var/lib/docker/aufs/diff/258cfd490a2345067156a2f43d9425e7d12907ce3df64072e37a17ab18b55248=ro+wh
64
65
74
75
76
77
78
66
67
68
69
70
71
72
73
/dev/shm/aufs.xino

可见，比起该容器的初始镜像，容器多了两层镜像，
/var/lib/docker/aufs/diff/8a94a9d1a72928628004cb344f92a54b5325f44a10a54eeb83bc0d79bfed3d2f=rw
/var/lib/docker/aufs/diff/8a94a9d1a72928628004cb344f92a54b5325f44a10a54eeb83bc0d79bfed3d2f-init=ro+wh
根据已有的13层镜像创建一层新的只读镜像 8a94a9d1a72928628004cb344f92a54b5325f44a10a54eeb83bc0d79bfed3d2f-init，然后再创建一层可读写镜像层 8a94a9d1a72928628004cb344f92a54b5325f44a10a54eeb83bc0d79bfed3d2f，然后所有在容器内发生的改动，均保存到该层中。

如上，反映了 Docker 的镜像和容器的镜像层次结构，容器的镜像层次结构主要是多了一层可读写的镜像层，使 Docker 容器可以进行读写操作；但要注意的是，Docker 容器对改动的保存是临时的，当 Docker 关闭以后，所有的修改也会随之删除。要能够永久的保留这些修改，有两种选择，1、使用docker commit命令将当前容器中发生的变更生成一个新的只读镜像；2、使用 Data Volume。

做一些试验

在容器中创建一个文件，该文件会被创建在可写的容器层中

进入 Docker command，创建一个文件 helloworld

root@ubuntu:~# docker run -it training/webapp /bin/bash
root@832f3494ce20:/opt# cd ~
root@832f3494ce20:~# touch helloworld
root@832f3494ce20:~# echo "hello world" > helloworld

在宿主机上查看 AUFS 文件系统的变化

root@ubuntu:~# cd /var/lib/docker/aufs/diff
root@ubuntu:/var/lib/docker/aufs/diff# find -iname helloworld
./a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c/root/helloworld
root@ubuntu:/var/lib/docker/aufs/diff# ls -lt
total 84
drwxr-xr-x  5 root root 4096 Dec 20 08:14 a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c
drwxr-xr-x  6 root root 4096 Dec 20 08:13 a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c-init
drwxr-xr-x  4 root root 4096 Dec 20 08:12 693983a5a21e6225d3dcfc1976b9a97a8e73e66f44e9e8c143b492f393eb040d

可见，在 docker 中生成的 helloworld 文件，保存在 a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c 目录中，这正是 Docker 容器的可写层。

修改一个镜像层中的文件

在 Docker 中，对 source.list 进行修改
1
root@832f3494ce20:/sys/fs/aufs/si_1dcd197dfd656845# vim /etc/apt/sources.list
这里，这是简单的将某一行进行注释，下面我们来看看宿主机上 AUFS 的文件的变化情况

在宿主机上，我们来看看变化情况
修改之前

root@ubuntu:/var/lib/docker/aufs/diff# find -iname sources.list
./37edd74902c396df578b8fcfd233457fe27efd3e0f871e677ada43a92f0bad79/etc/apt/sources.list
./5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949/usr/share/doc/apt/examples/sources.list
./5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949/etc/apt/sources.list

修改之后

root@ubuntu:/var/lib/docker/aufs/diff# find -iname sources.list
./37edd74902c396df578b8fcfd233457fe27efd3e0f871e677ada43a92f0bad79/etc/apt/sources.list
./a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c/etc/apt/sources.list
./5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949/usr/share/doc/apt/examples/sources.list
./5ae0f9c8801e4493a1b5c6a2ba07bf4502e63193603f50681aa07fa5cf992949/etc/apt/sources.list

我们可以清楚的看到，发生变化的 source.list 被添加到了科写层a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c

删除容器层中的文件
我们来试图在容器中删除 itsdangerous.py，看看 AUFS 文件系统发生了什么变化

在容器中删除

root@832f3494ce20:/sys/fs/aufs/si_1dcd197dfd656845# cd /
root@832f3494ce20:/# find -iname itsdangerous.py
./usr/local/lib/python2.7/dist-packages/itsdangerous.py
root@832f3494ce20:/# rm ./usr/local/lib/python2.7/dist-packages/itsdangerous.py
root@832f3494ce20:/# find -iname itsdangerous.py
root@832f3494ce20:/#

在宿主机上查看 AUFS 文件系统的变化情况

1
2
3

root@ubuntu:/var/lib/docker/aufs/diff# find -iname *itsdangerous.py
./a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c/usr/local/lib/python2.7/dist-packages/.wh.itsdangerous.py
./a3c07d88c61c220d3cc2e2b317b317dec0be11fd629eab7bd3def680a25686cb/usr/local/lib/python2.7/dist-packages/itsdangerous.py

可见，容器层(既 AUFS 可写层) a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c只是相应的生成了一个Whiteout 文件既是.wh.+文件名，让其在容器中不可见，而镜像层的文件不会发生任何变化。

在宿主机上直接将 .wh 文件删除，itsdangerous.py 又出现在了容器中
在宿主机上删除 .wh 文件
1
root@ubuntu:/var/lib/docker/aufs/diff# rm ./a24e1296a1ecce3e8c2a6f2bc5bee83512b05cea70939d536f91b7ba089f7d1c/usr/local/lib/python2.7/dist-packages/.wh.itsdangerous.py
检查容器
1
2
root@832f3494ce20:/# find -iname itsdangerous.py
./usr/local/lib/python2.7/dist-packages/itsdangerous.py
有意思，itsdangerous.py 在容器中又恢复了.. 这就是 AUFS 的特性，被删除的文件只是在容器层中通过 .wh 文件加上了一个不可见的标识。
